一、特點
GDF 系列離心式管道風機 , 系本公司在吸取國外先進技術的基礎上加以改進制成的新型產品 , 該產品直接與風管連接 ,性能好 , 運行平穩 , 噪聲低 , 結構合理緊湊 , 安裝方便 , 是九十年代填補國內空白替代進口的新型產品。
二、型號結構

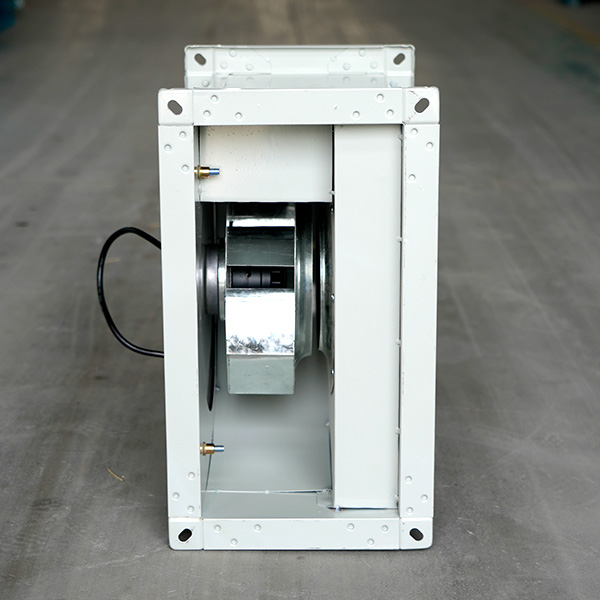

葉輪由多個前向圓弧鋁合金葉片、前盤、后盤組成 , 均采用機械化模具制作而成 , 并經靜、動平衡校驗 , 運轉平穩可靠 ,具有良好的空氣動力性能。
機殼采用鍍鋅鋼板或不銹鋼 , 經機械化模具加工后點焊而成。結構牢固、合理緊湊。電機支座采用鍍鋅經機械化模具制作成形。
電機采用單支撐外旋轉電機 , 葉輪固定在電機外殼上 , 電機支撐端固定在機殼頂板支座上 , 電機支座固定在機殼頂板上 ,由電機外殼旋轉直接驅動葉輪運轉。如考慮維修方便 , 電機也可固定在機殼外。
三、風機用途
該產品可廣泛應用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位 , 以及工業與民用建筑內的通風換氣。
四、使用條件
輸送氣體的種類 : 空氣和其他不自燃的、無腐蝕性的、對人體無害的氣體。
氣體內的雜質 : 氣體內不允許有粘性物質 , 所含的塵土及硬質顆粒不大于 120mg/m3。
氣體溫度使用范圍 : -20℃ ~80℃。
該系列風機僅適用在室內安裝 , 并應按樣本主視圖方位安裝 , 不得上下顛倒、側立安裝 , 否則會影響電機使用壽命。如需裝于室外 , 必須考慮電機的防雨措施。
五、設計選用說明
該管道風機屬前向多翼型離心通風機 , 在相同風量 , 風壓情況下 , 其噪聲比軸流風機低。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要研制而成的 , 廣泛應用與公共場所的送、排風系統。
在該風機外殼頂面上標有出風方向的箭頭 , 可避免反向安裝 , 保證送、排風工況下正常使用。當被輸送低溫空氣有可能造成機殼和管道外表面結露時 , 應設計保溫層。風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均數 , 如配有進、排風管 , 則噪聲將有所降低。對于噪聲要求較高的場合 , 應在進、排風管道上配置消聲彎頭或消聲器。風機配用單相 (220V)電機的電源接線圖放置在風機電源接線盒內。
風機運行時振動小 , 一般不需采取減振措施。若設計認為有必須 , 可在風機支承處加減振橡膠或減振彈簧。
由于迎合現代人性化設計需求及更多用戶要求 ,GDF 可更新?lián)Q代至靜音風機箱形式 , 詳細參數可參考附表

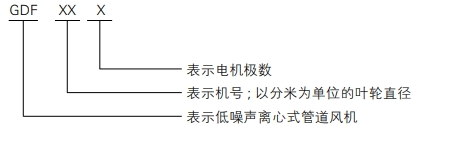

六、型號說明
